【中微爱芯】【芯产品】电压无界，通信无忧——中微爱芯500kHz电平移位芯片6303X系列，助力实现一线通，万物联
在智能设备爆发式增长的今天，不同电压域设备间的通信，已成为行业发展的关键瓶颈。为了突破电压壁垒，让连接更简单、更高效，中微爱芯推出支持“一线通”功能的电平转换接口电路AiP6303/AiP63031/AiP63032。
该系列芯片专为简化系统布线、实现多设备级联通讯而设计。一线通/双通讯模式下，可以实现3-20V电压域的无缝通信，并支持多设备挂载，彻底取代传统的复杂并行方案。芯片可为设备间的通信提供稳定、低功耗、高效的“桥梁”，让智能互联真正“无界”。
Key parameters
关键参数
Product advantages
产品优势
-
超高耐压：总线端口可以直接承受58V高压，配合外围器件可达100V
-
全面保护：总线端口设计限流保护、过压保护，安全可靠
-
广泛兼容：可支持2V-20V全电压范围转换，覆盖主流应用场景
-
一线通讯：支持1拖15以上的一线通讯
Main feature
主要特点
-
可支持配置一线通/双通讯模式
-
输入输出支持TTL电平
-
总线数据口支持30mA限流保护
-
总线数据口支持直插12V过压保护
-
总线数据口直流耐压最高可达58V
-
总线数据口外围配合少量器件可将直流耐压提升到100V
-
可通过双电源的灵活配置，支持总线接口上拉配置高压电源（如12V等）
-
开关速度可达500kHz
Functional block diagram
功能框图

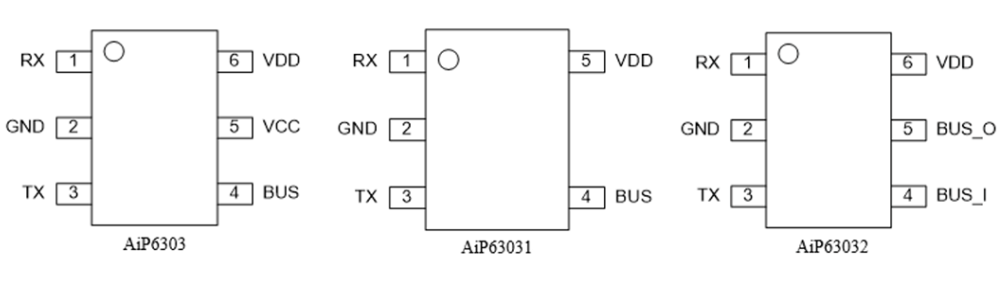

Pin arrangement diagram
引脚排列图

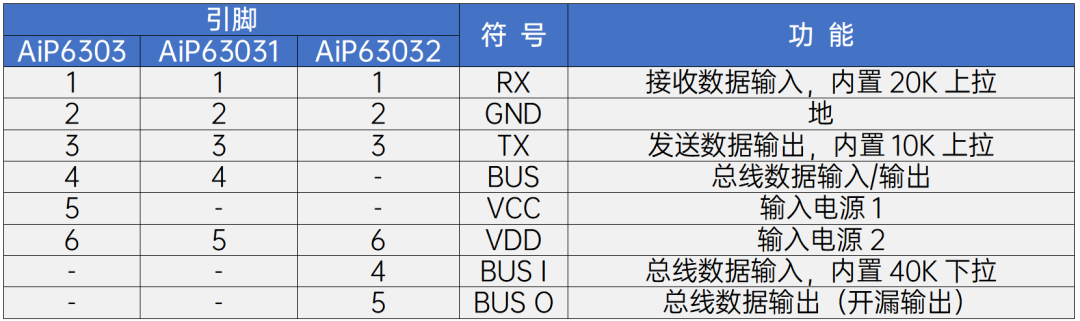

Pin Description
引脚说明
Typical application diagram
典型应用图
低成本应用外围
AiP63031单电源一线通应用外围
AiP63032单电源一线通应用外围
AiP6303双电源一线通应用外围
AiP63032双通讯应用外围
高可靠性应用外围
AiP63031单电源一线通应用外围
AiP63032单电源一线通应用外围1
AiP63032单电源一线通应用外围2
AiP6303双电源一线通应用外围
Application field
应用领域
-
机器人：关节控制，多传感器交互场景
-
物联网：3.3V联网模块与5V系统中控间通讯
-
工业通信：多接口扩展坞、PLC
Conclusion
结语
AiP6303/AiP63031/AiP63032 作为一款电平移位芯片，可以有效支持不同电压模块的通讯功能，速度可达500kHz以上。是多电压交互场景使用的优秀选择。
如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
