【新品发布】多摄设备供电新标杆！【艾为电子】7路高性能LDO PMIC重磅发布



当你用手机捕捉夜景、用XR眼镜沉浸交互时......可曾想过：背后多摄协同工作的“动力源泉”至关重要。电源的丝毫波动，都可能导致画面噪点、对焦迟缓，或续航缩短。




数模龙头艾为电子全新推出的AW37007CSR，是一款集成7路高性能LDO的PMIC，其中包含2路1.5A大电流低压差且具有快速瞬态响应能力的DVDD和5路高PSRR低噪的AVDD（其中3路支持600mA，2路支持700mA），完美契合摄像头模组所需Core、IO、Analog、AF、OIS等各类电源，同时，高集成度的形式能有效减少PCB占板空间，并且支持AON（Always-on）功能，使其成为手机、平板、XR等多摄像头设备的理想适配方案。



产品优势



1. 低dropout电压

AW37007CSR具有很低的Dropout电压，LDO1/2在输出1.2V/1.5A时，Dropout电压的典型值为120mV；LDO3/4/6在输出2.8V/0.3A时，Dropout电压的典型值100mV；LDO5/7在输出2.8V/0.6A时，Dropout的典型值135mV。该性能允许客户使用更低的输入电压，进而可以提升效率，提升续航能力。



2. 高PSRR

AW37007CSR的LDO3-7具有高PSRR性能，无论是对于VIN还是VSYS，在1K时PSRR均可达到92dB以上，在1M时均可达到50dB以上，非常适用于给噪声敏感型器件供电，在摄像头模组应用中，能有效降低电源波动导致的摄像头供电纹波，确保成像质量。

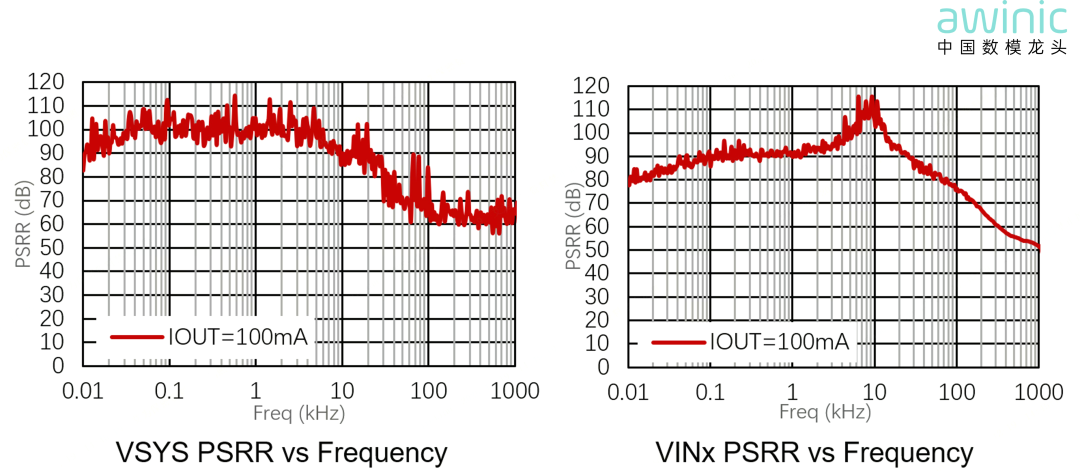

图1 高SPRR性能



3. 快速瞬态响应

在摄像头模组应用中，分辨率切换、帧率切换、对焦及防抖工作时，经常会伴随着负载突变，如果电源的瞬态相应能力不足，将导致电压大幅波动，进而影响图像质量。AW37007CSR每一路都具有快速的瞬态相应能力，可为摄像头模组提供稳定的电压。

图2 快速瞬态响应能力



4. 支持AON（Always-on）功能

AON（Always-on），摄像头常开但工作在低像素模式下，可以识别人脸、眼球、手势、运动状态、二维码等，从而让设备借助摄像头实现特色功能的同时有效控制功耗，该功能的实现对为摄像头模组供电的多路LDO PMIC有一定要求，需要每一路LDO的EN寄存位存放在不同的寄存器，否则在实现过程中，会有丢配置的问题，AW37007CSR完美支持该设计，可助力平台实现AON功能。

5. 超小封装

以上的高性能规格在1.821mm×1.405mm的超小封装尺寸中实现，该尺寸比业界同规格产品小10%左右，可以为客户PCB设计节省面积。


AW37007CSR产品规格



  • VIN12 输入电压范围：0.6V to 3V

  • LDO1/2 输出电压范围：0.496V~1.512V@8mV步径

  • LDO1/2 dropout 电压: 120mV@1.2V, 1.5A

  • LDO1/2 输出电流能力: 1.5A

  • LDO1/2 PSRR to VSYS: 80dB (IOUT=150mA, freq=1kHz)

  • VIN34~VIN7 输入电压范围: 1.8V to 5.5V

  • LDO3~7 输出电压范围：1.504V~3.544V@8mV步径

  • LDO3/4/6 dropout电压: 100mV@2.8V, 300mA

  • LDO5/7 dropout电压: 135mV@2.8V, 600mA

  • LDO3/4/6 输出电流能力: 600mA

  • LDO5/7 输出电流能力: 700mA

  • LDO3~7 PSRR to VSYS: 95dB (IOUT=100mA, freq=1kHz)

  • LDO3~7 PSRR to VINx: 92dB (IOUT=100mA, freq=1kHz)

  • LDO3~7 noise: 10µVrms

  • 支持硅负极电池应用

  • 支持1.2V IO

  • 保护功能：OCP，OTP，UVP，UVLO

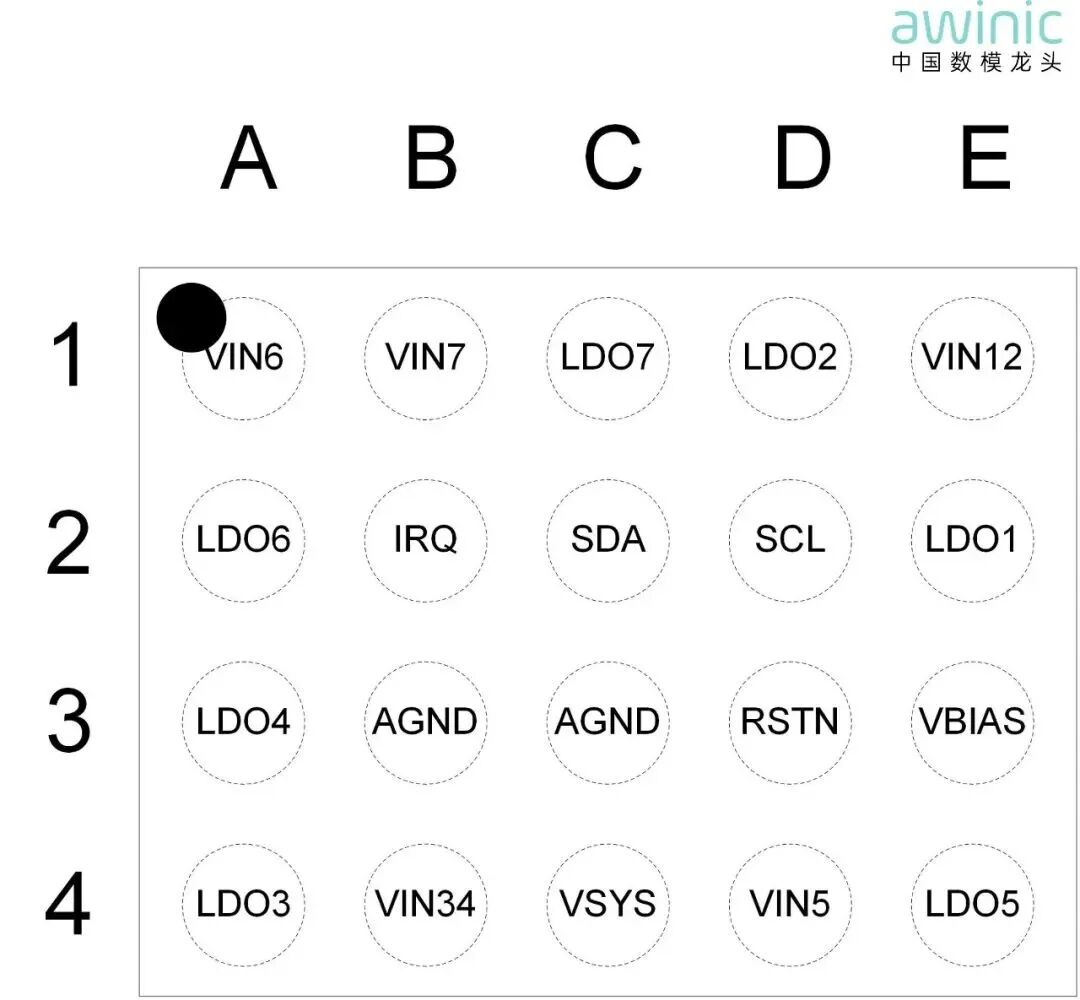

图3 AW37007CSR封装信息

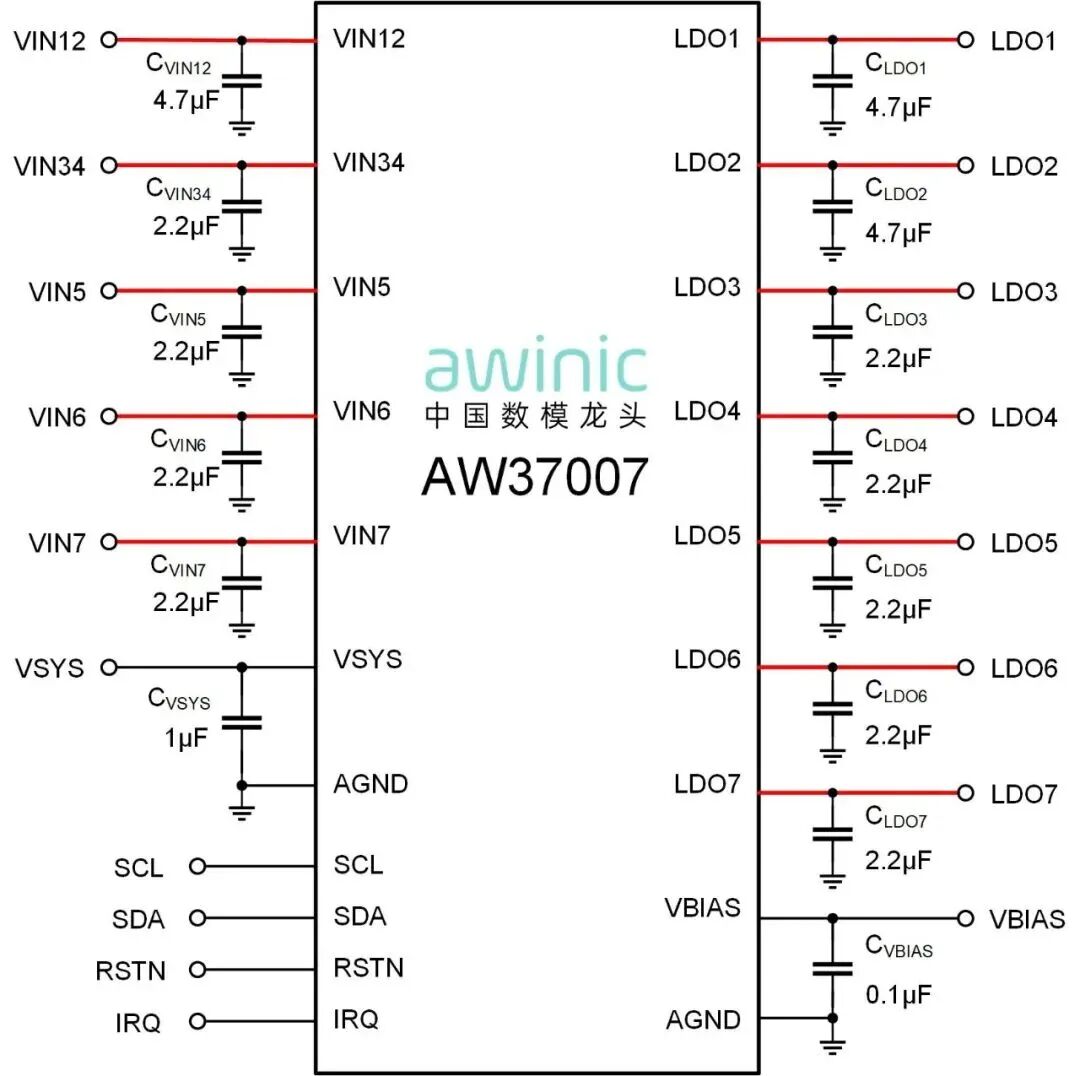

图4 AW37007CSR典型应用图



应用场景




可广泛应用于手机、平板、XR设备、手表等应用场景。




手机








平板








XR设备








手表




图5 应用场景

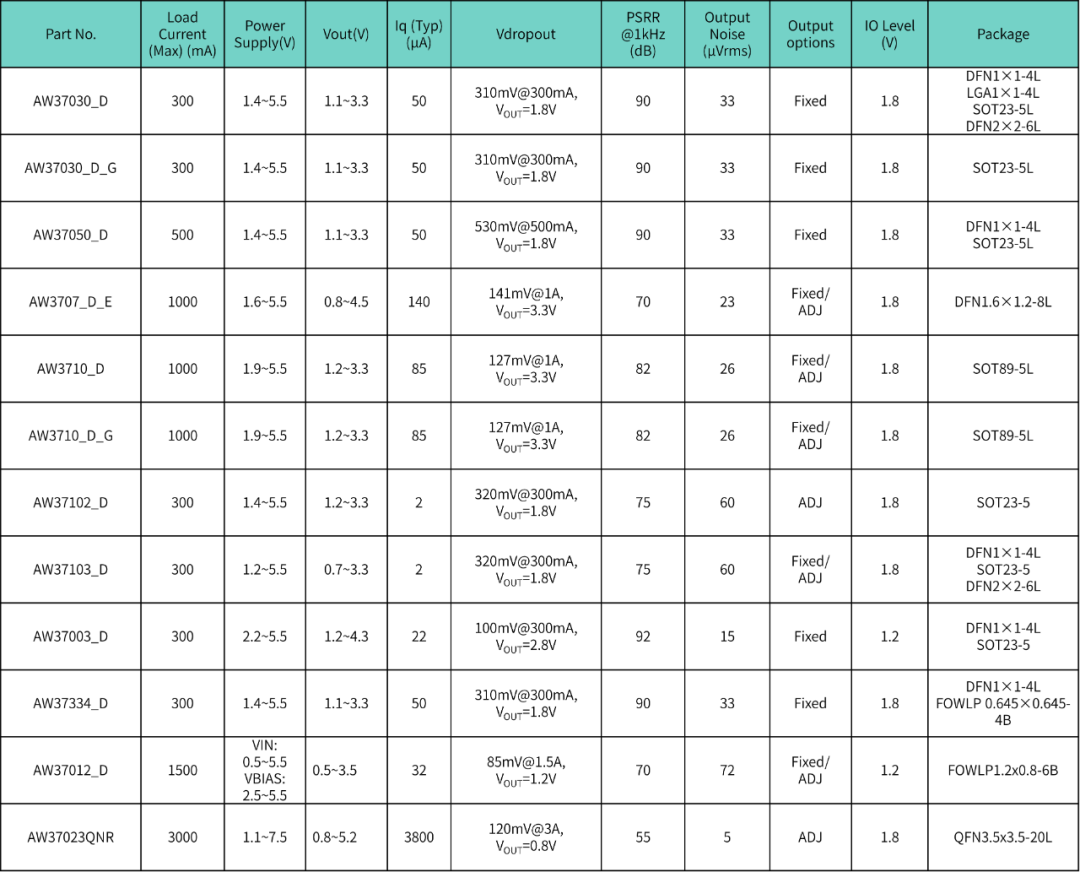

产品选型表





Low VINLDO


左右滑动查看更多


表1

Low VINLDO 产品选型表

Mid VINLDO


左右滑动查看更多


表2

Mid VINLDO 产品选型表



High VINLDO


左右滑动查看更多


表3

Mid VINLDO 产品选型表



LDO PMICs


左右滑动查看更多

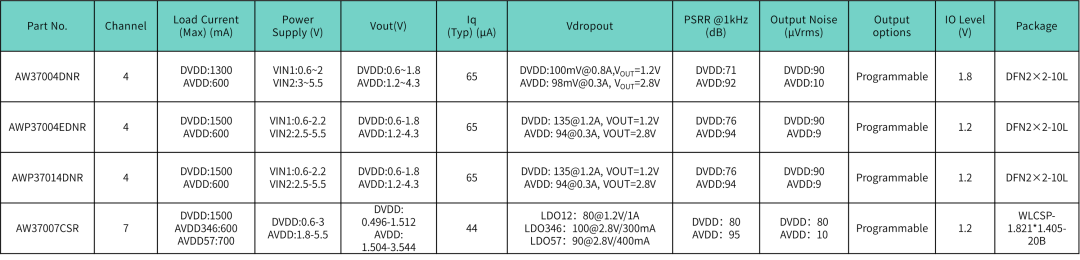

表4 LDO PMICs产品选型表









本文来源：艾为
